B - ELETTRODINAMICI (elettrici con bobina fissa, controllo a contatto)

riferimenti:

http://electric-watches.co.uk/movement-types/fixed-coil/

PAGINA 2

3 Landeron 4750-4751-4760

La ESA aveva incaricato un team dei suoi migliori progettisti, capitanati da André Beyner e René Besson, di creare un movimento elettrico sicuramente almeno dal  1967 (secondo alcune fonti già anni prima, ma la ricerca venne accelerata dall’uscita sul mercato dei movimenti di LIP ed Elgin) nacque il calibro 4750 che, nella sua versione finale, fu presentato alla clientela svizzera nell’Aprile 1960 e prodotto a partire dalla fine dell’anno, per venire esibito alla Fiera di Basilea del 1961

la maggior parte dei componenti proveniva dallo stabilimento di Landeron – storica Ebauche di movimenti cronografici divenuta branca della ESA (da cui la denominazione) ed era assemblato da poche ditte selezionate, fa le quali Leonidas

secondo altre fonti alle Case che lo adottarono veniva fornito in “scatola di montaggio”, con solo la bobina ed il gruppo del bilanciere-motore come parti complete

la caratteristica che maggiormente contraddistingue il movimento è la grossa bobina annegata in resina bianca,  formata da 3.000 spire di rame sottili 0,03 mm, con due sottili lamine alle sue estremità, attraverso le quali si forma un campo magnetico che attrae a sé  la c.d. “armatura mobile” in ferro dolce, a forma di croce, saldata parallelamente al volano del bilanciere

la bobina viene sottoposta a corrente solamente quando una camma presente sul bilanciere, giunto al punto terminale della sua rotazione, comprime due sottili lamine dorate che chiudono il circuito

il modo di operare del bilanciere motore e del circuito viene descritto più in dettaglio nella parte relativa ai principi di funzionamento dei movimenti elettrici

La vita del Landeron 4750 e della sua evoluzione cal 4751 fu relativamente breve: venne in pratica messo “fuori mercato” quando, ancora nel 1961, entrò in produzione il LIP cal. 148, più sottile ed economico (nell'immagine più sotto l'esploso del movimento ne mostra la complessità dell'architettura)

il cal. 4570 era prodotto in due versioni: una con una piccola batteria ed una con un accumulatore (“15 P”, 3,5 V della francese Leclanché) posizionato nel fondello, che necessitava ogni sei mesi  di una  ricarica con una normale batteria da  1,5 volts, a mezzo di uno strumento di particolare forma che consentiva la connessione con l’orologio dopo avere estratto la “falsa corona” ad ore nove

“LA MONTRE À COUILLES”

venne realizzato anche un curiosissimo modello dimostrativo denominato “Montre à Couilles” (letteralmente: orologio ... con le palle) con fondello trasparente e vano laterale contenente due batterie (di cui una di riserva)

se ne parla anche sulla homepage nella rubrica "in evidenza"

di questo prototipo esistono (pochissime) immagini con due diversi quadranti:

1) - con le diciture: electric (sotto ore 12) e 475 (sopra ore 6), lo si può vedere sul testo del Doensen alla pagina:

http://doensen.home.xs4all.nl/fotos/f3b.jpg

(NOTA: la foto è attribuita a Francis Cresens - che, da mie ricerce, dovrebbe essere un Maestro orologiaio belga)

2) - EK (a pagina 114) ne riporta un'illustrazione con sfere diverse e le stesse diciture, oltre alla lettera "B" (a specificare l'alimentazione a batteria) sotto l'indicazione del calibro 475

3) - in altre foto reperibili sul web si vede un altro esemplare con, sotto ore 12, il logo dell'Ebauche e la dicitura "swisselectric", come in quella pubblicata da EL (con l'indicazione "photo by Hamahal"):

http://electric-watches.co.uk/makers/landeron/landeron-accumulators/

tali immagini dovrebbero quindi provenire dal sito giapponese:

http://www.juno.dti.ne.jp/~hamahal/Swisselectric4750.html

non si riesce a leggere la dicitura sopra ore 6, potrebbe essere simile a quella di altri prototipi Landeron con logo Swisselectric (e cioè: 47-1 50), come in un esemplare pubblicato nelle immagini in basso alla stessa pagina di electric watches (questo, però, è ad accumulatore e non a batteria)

per puro caso ne ho reperito una cassa (nuova, fornitura di magazzino), diversa rispetto a quelle dei modelli citati sopra perchè priva chiusa da fondello in acciaio, con la diciture (sul contorno): "waterproof - shock absorber - steel back, al centro: "Electric - 475 B - 2738", e, all'interno, logo dello scafandro e le scritte: "swiss made - compressor - brevet + 313813 - 7-59"

forse si trattava del progetto per una produzione in serie o di altro modello prototipo, ma subacqueo?

in ogni caso, non so se sarà mai possibile "ricostruire" l'intero orologio: si dovrebbe fortunosamente reperire quadrante e sfere corrispondenti a questo specifico modello dimostrativo, oltre a trovare il modo di montare il movimento e connetterlo idoneamente al vano batteria

comunque, per "curiosità storica" ne ho realizzato due "rendering"

purtroppo le - rare - immagini  reperibili di quadrante e sfere sono di bassa qualità

i risultati nella galleria

nella fila in basso alcuni dettagli (nell'ultima è evidenziato in rosso il foro di collegamento fra l'alloggiamento della batteria in uso (l'altra è di riserva) ed il movimento

il cal. 4571 era leggermente modificato rispetto al precedente (p.es. presentava un meccanismo di arresto del bilanciere connesso all'estrazione della corona) e solo nella versione a batteria

molto particolari alcuni modelli con la batteria integrata nel bracciale, fra le anse,  citati da: Elektrik am Handgelenk (vedi: "fonti"), che pubblica l'immagine di un esemplare della Helva-Hislon

tale accorgimento, ovviamente, consentiva di ridurre lo spessore della cassa - altrimenti un po' ingombrante

il cal. 4760 - che non viene citato da molte fonti - è un'evoluzione del cal. 4751, cui venne aggiunto un contatto che, all'estrazione della corona, distaccava la corrente dal movimento (oltre ad arrestare il bilanciere: vedi oltre)

à secondo quanto ho potuto documentare  il calibro Landeron 4750/4751/4760 venne utilizzato con i seguenti marchi (di produzione o di distribuzione):

ADMES, ADMIRATION, ANDRE’ BOUCHARD, ANGELUS, ARSA (UNITAS), AVIA, BAUME, BAYLOR, BENEDICT, BENRUS, BUCHERER, COMMODOR, DIFOR, DOXA, EBEL, ERNEST BOREL, BLANCPAIN, BUREN, CAMY, CLINTON, DELMA, DUGENA, ENICAR, ESKA, EVERITE, EXCELTRON, FAVRE LEUBA, GELONA, GENIE, GLADSTONE, GRUEN, GUDA, HAMILTON-HUGUENIN, HAMPDEN, HELVA, HISLON-ZILA, HILTON, IAXA, JANUS, LABHART, LEONIDAS, LE GANT, LE PHARE, LONGINES, LORD CHARTER, LORD SANFORD, LUNIVOS, LUXIA, OLYMPIC, MEMETRIC, MIDLAND, MIMO, MIRA, NEPRO, NILEG, NIVADA (NIVADA GRENCHEN), OLMA, ONSA, PERFECTA, PONTIAC, PRINCE, RACINE ROYALE (Julien Gallet & Cie.), ROTARY, ROYCE, SABA, SANDOZ, SARCAR, A. SCHILD, SOLAR, SWISSELECTRIC, SWIZA, TERIAM, THUYA, TRADITION, UNEVA (INVICTA), UNIC, VIDO, WAKMANN, WALL WATCH, WALTHAM, WEST END WATCH, WITTNAUER, YEMA

(vedi: produttori/marchi - può darsi ne abbia dimenticato qualcuno anche avendone dato conto alla voce relativa al marchio)

 riferimenti:

http://electric-watches.co.uk/makers/landeron/

(storia del marchio, descrizione del movimento e links alle pagine con modelli di 17 diverse marche)

http://doensen.home.xs4all.nl/fotos/f3b.jpg

illustrazioni del testo di Doensen, con una foto del modello dimostrativo chiamato "montre à couilles"

http://www.youtube.com/watch?v=I-B4S_RI_cQ

https://www.youtube.com/watch?v=pZnZqLJRZGY

(in particolare sul prototipo marcato Swisselectric)

https://www.youtube.com/watch?v=cd2cDxVs_qo

quest'ultimo link riguarda specificamente il modello Wittnauer Electro-Chron - molto particolare e ricercato per il design del quadrante e delle sfere, visibile anche alla pagina:

http://www.crazywatches.pl/wittnauer-electro-chron-electric-1962

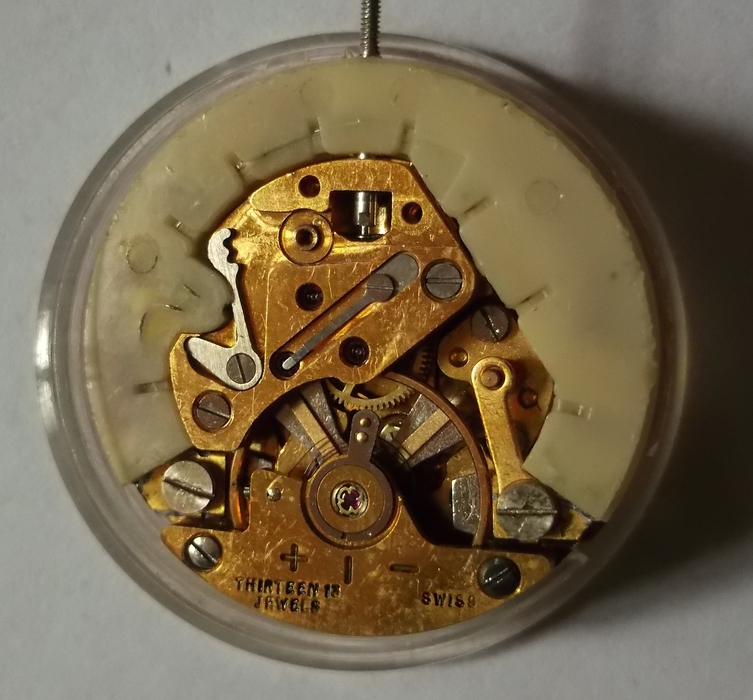

IL CALIBRO 4750

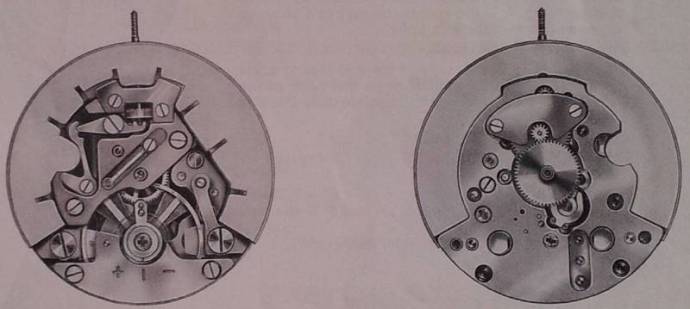

esploso del movimento (dal manuale di manutenzione)

le parti meccaniche sono colorate in giallo, quelle costituenti il motore elettrico in rosa, e sono riportate qui sotto, nello schema di funzionamento del bilanciere motore e del doppio controllo a contatto

in breve si possono distinguere:

- i punti di ingresso della corrente (positivo e negativo)

- la grossa bobina (2)

- le lamine fisse magnetizzate dalla bobina (12)

- la cosidetta "armatura mobile" a quattro bracci saldata sotto il bilanciere (n. 11)

- il sistema di doppio controllo a contatto: nella figura grande è visibile come si trova montato, ed è ingrandito separatamente nelle figure 39 e 40 con:

- 6, 8) - le molle di contatto

- 7, 9, 10) - i beccucci, fissati all'armatura mobile e la camma (o: dito di contatto - "contact finger") posta sull'asse del bilanciere, che operano i contatti con la rotazione del bilanciere

[il funzionamento del sistema viene spiegato in dettaglio nella precedente sezione: principi di funzionamento]

NOTA: esistono diverse "versioni" del cal 4750:

- quella "iniziale" (come  da manuale), su 12 rubini e senza vite eccentrica per la regolazione fine

- con vite eccentrica su 12 rubini

- senza vite eccentrica su 13 rubini

- con vite eccentrica su 13 rubini

à visto un movimento incassato dalla piccola Maison NEPRO (citata sotto: produttori-marchi), con regolazione fine su 12 rubini e con il c.d. ”hacking system” del calibro 4751 - il pezzo è, purtroppo, in cattive condizioni, ma rimane interessantissimo come documentazione (ne riporto sotto un paio di immagini - pubblicate previa autorizzazione)

(vedi anche la descrizione del cal. 4751)

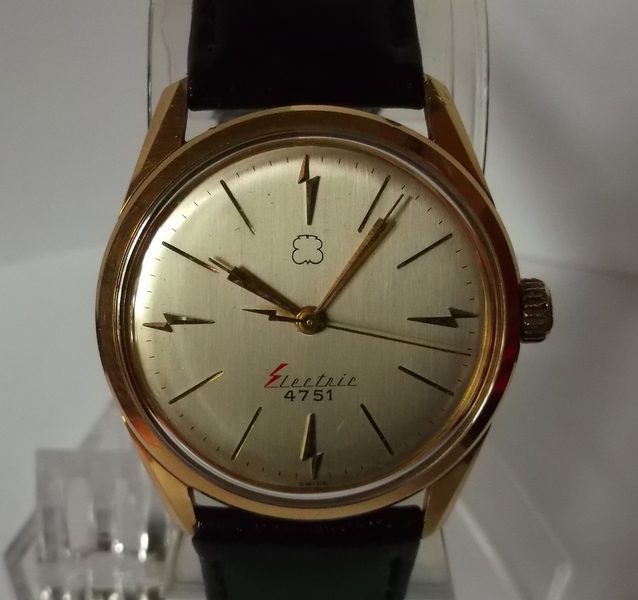

nella galleria qui sotto alcuni modelli con il Landeron 4750 e due cal. 4751 (prototipi / modelli dimostrativi marcati ESA)

IL CALIBRO 4751

il calibro 4751 differisce di poco dal 4750, sostanzialmente per la presenza del dispositivo di arresto azionato estraendo la corona (c.d. "hacking system": vedi la levetta - numerata 473 - evidenziata in giallo nell'immagine qui sotto)

altre differenze, evidenziate da EK, sono:

- il cal 4750, almeno nella versione iniziale (di cui alle immagini del manuale) ha un sistema di regolazione fine privo della vite eccentrica prevista invece nel cal. 4751: nell'elenco delle parti si notino quelle numerate 301 (cal. 4750) e  303/1 (cal. 4751)

peraltro questo particolare è già presente in molti degli esemplari del cal. 4750 che mi è capitato di vedere,  e in tutti quelli che ho fotografato e pubblicato in questa pagina (evidentemente tale miglioria è stata adottata anche prima dell'introduzione "ufficiale" del cal 4751) (*)

- lo stesso discorso vale per il fatto che la "prima versione" del cal 4750 era montata su 12 rubini  e "ufficialmente" il movimento era su 13 rubini solo nel cal. 4751

- nel cal. 4751 il magnete a ferro di cavallo dello scappamento ad ancora (4335) è fissato alla platina con una molla a morsetto (4336 - non presente nel cal. 4750) - il che darebbe meno problemi di campo magnetico

- il consumo di corrente è decisamente inferiore nel cal 4751, che dichiara una durata della batteria di due anni - contro gli 8-12 mesi del cal. 4750 (nella versione ad accumulatore la carica è invece di 6 mesi)

- i due movimenti hanno lo stesso diametro ma diverso spessore (3,7 mm il 4750, 4,35 mm il 4751)

(*)[per esempio NON ha la vite eccentrica il cal. 4750 visibile all’indirizzo:

http://electric-watches.co.uk/makers/unic/  ]

qui sotto i due calibri, l'elenco dei componenti (viti escluse) e la loro descrizione

IL CALIBRO 4760

Electric Watches cita anche un’ulteriore evoluzione del calibro, numerata 4760, che non è riportata da tutte le fonti (*) - per la quale, peraltro,  non risulta l'esistenza di uno specifico manuale di uso e manutenzione

questa versione, oltre ad avere un levetta di blocco del bilanciere, dispone anche di un contatto che, estraendo la corona, toglie corrente al movimento

i dettagli tecnici sono visibili alla pagina:

http://electric-watches.co.uk/makers/landeron/landeron-hacking-mechanism/

un bell'esemplare con quest’ultimo calibro è visibile all’indirizzo (già citato):

http://www.crazywatches.pl/wittnauer-electro-chron-electric-1962

qui, nella seconda foto – che si può ingrandire cliccandola - si vede chiaramente il sistema di blocco e distacco della corrente - e nella terza, che presenta il movimento privo del bilanciere e del relativo ponte, si può leggere chiaramente la numerazione  4760 a fianco del logo dell'Ebauche

LE BATTERIE

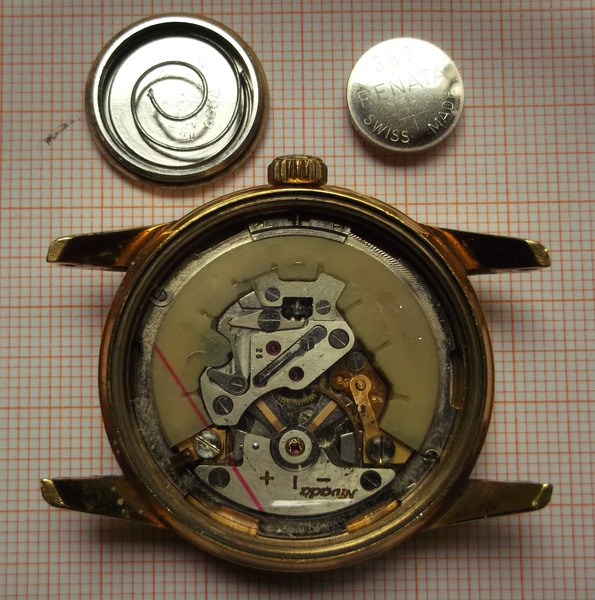

un problema attuale per il funzionamento degli orologi con questi calibri è l’utilizzo di batterie adeguate: i relativi alloggiamenti sono a misura di quelle dell’epoca, di diametro maggiore di quelle odierne

abbiamo visto sopra le mie soluzioni "artigianali" per rimettere in funzione il cal. 4751 prototipo

a questo proposito si può fare riferimento a:

http://electric-watches.co.uk/makers/landeron/batteries-for-landeron-electrics/

ANCORA A PROPOSITO DELLE BATTERIE

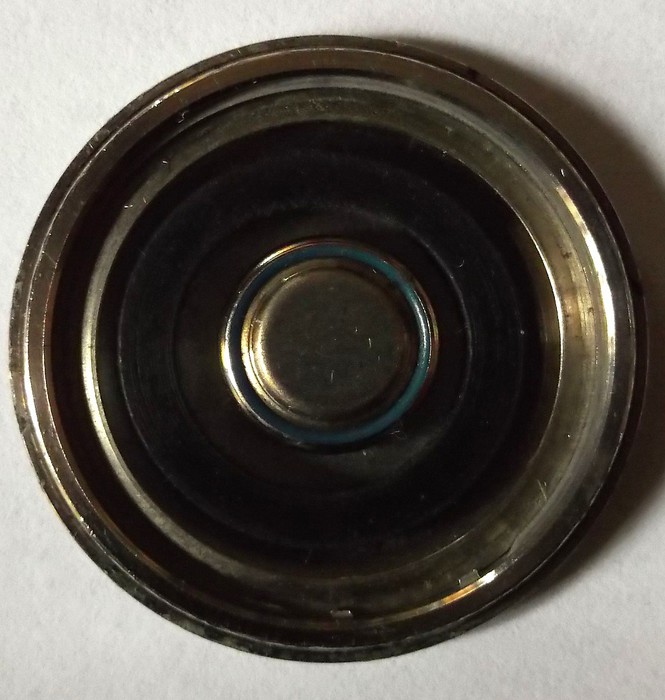

ho poi trovato un centro di bricolage delle guarnizioni in teflon che probabilmente corrispondono a quelle citate dal sito electric-watches

non avevo considerato ... che anche da noi le misure delle tubazioni idrauliche sono espresse in pollici (non so per quale motivo)

ve ne sono anche in gomma (tipo quella usata inizialmente nel Landeron 4751 di cui abbiamo parlato sopra) e in cuoio

tutte sono adatte a contenere una batteria a bottone del normale diametro di 11 millimetri

solo usando quella in cuoio è necessario forzare un po',  ma in compenso è leggermente più sottile

alla fine, quindi, il problema si è rivelato facilmente risolubile: basta cercare delle guarnizioni da 1/2 pollice!

si possono raffrontare i tre diversi tipi nella seconda immagine qui sotto (nella guarnizione in teflon è inserita una batteria AG 10 (= 389/390)
